电动振动台测试系统（CNAS认证型）

产品型号: LVD-AT01

获取报价

您的电子邮件地址不会被公开。必需的地方已做标记 *

描述
下载

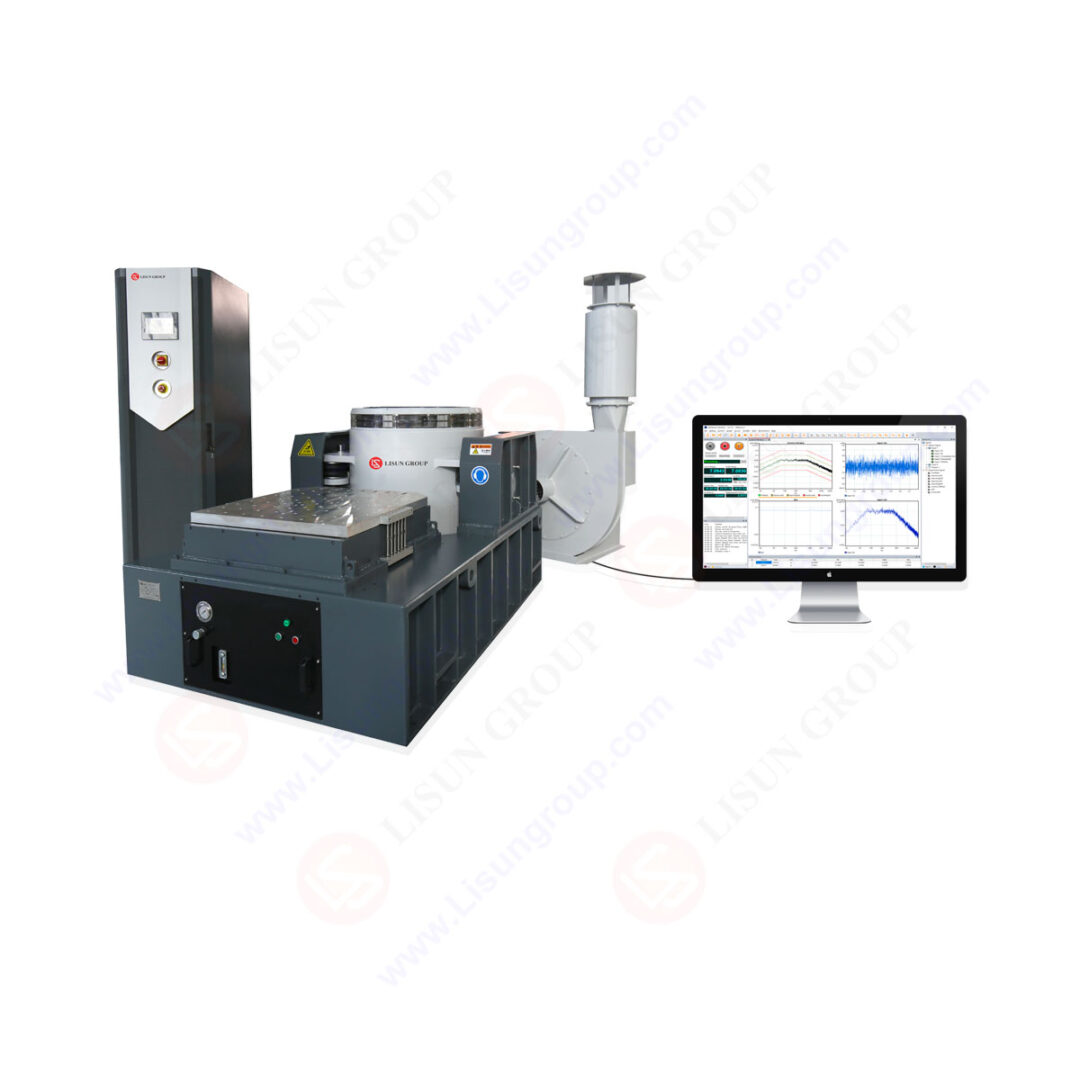

LVD-AT10电动振动台测试系统（CNAS认证型）具有频带宽、操作简单、维修保养方便等诸多优点，推力范围从1kN～60kN可选，广泛应用于航空、航天、船舶、轨道交通、新能源等诸多力学环境试验中。

振动是物体围绕平衡位置进行往复运动的一种形式，通常用一些物理量（如位移、速度、加速度等）随时间变化的函数来表征振动的时间历程。按振动产生的原因可分为自由振动、强迫振动、自激振动；按振动的规律可分正弦振动、随机振动；按振动的自由度可分单自由度振动、多自由度振动。

电动振动台利用电磁感应原理，将电能转换为机械能的换能器。基本工作原理基于安培定律：载流导体在磁场中要受到电磁力作用。载流导体所受电磁力与导体中的电流、导体在磁场中的有效长度及导体所处磁场的磁感应强度成正比。电磁力的方向用左手定则决定。当通电导体在恒定磁场中受到阻力的作用时，动圈所受力的不断变化而产生振动，电动振动台的动圈绕组处于一个高磁感应强度的空隙中，振动台的信号从信号发生器或振动控制仪产生并经功率放大器放大后传到动圈绕组上，这时的振动台就会产生所需要的振动波形。

LVD-AT10电动振动台测试原理

电动振动台测试系统的用途很广泛：
• 可以实现产品、构件、材料的耐振疲劳试验；
• 环境例行振动试验：包括检测产品或构件的共振频率，模拟试件或构件在实际使用中遭受的振动，以提高其可靠性；
• 动态特性试验：测试构件或材料对振动的物理效应（如应力变化等）为设计提供可靠数据；
• 对各类传感器（例如加速度计、速度计、位移计等）进行标定。

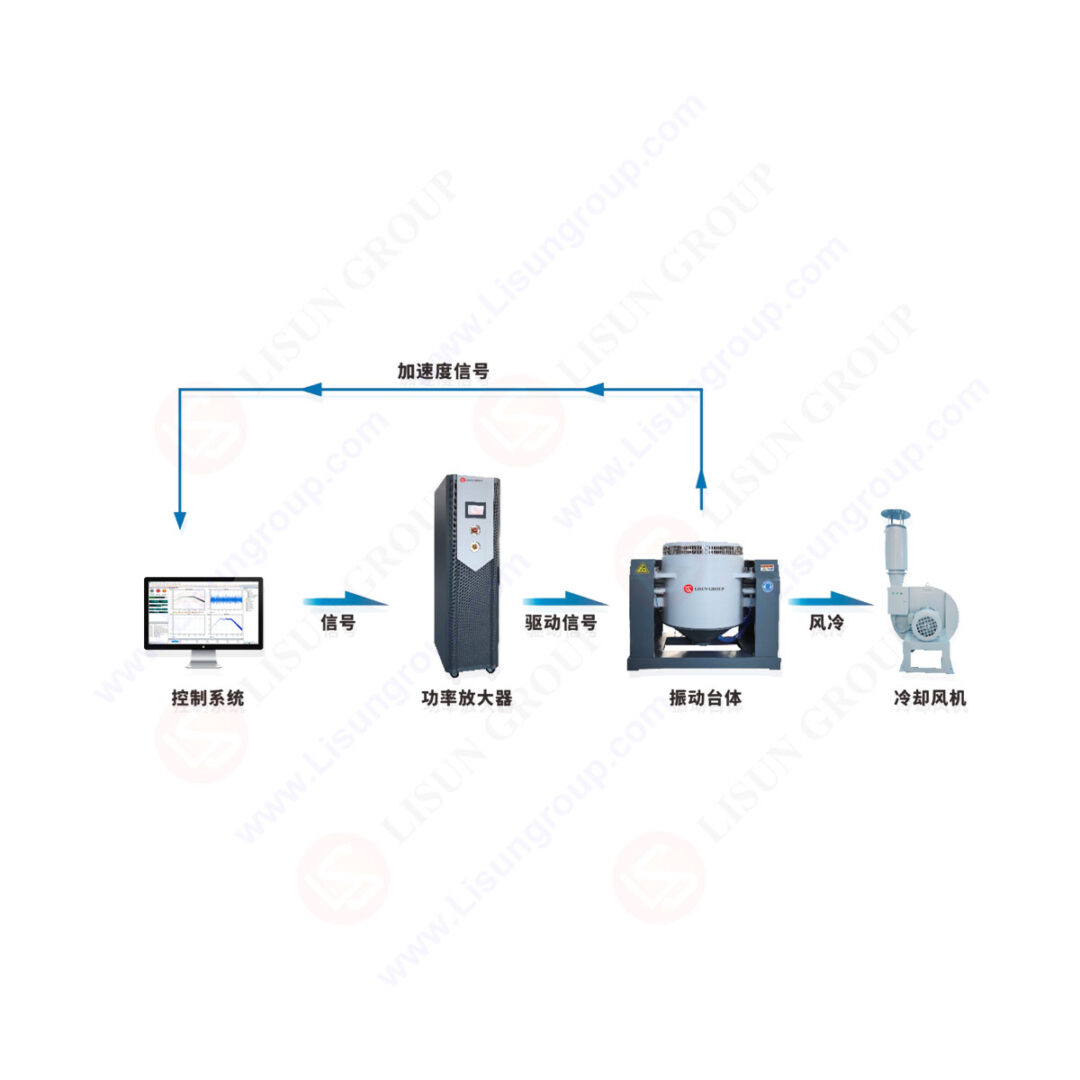

电动振动台测试系统主要的构成有：
1、振动台台体：激振源，产生振动。
2、功率放大器：把控制仪提供的电压信号进行放大，驱动振动台进行工作。
3、冷却系统：对振动台体进行强制冷却。
4、水平滑动振动台和垂直扩展振动台：做X/Y/Z轴振动。
5、控制系统（电脑含软件）：对振动试验参数进行控制，让振动台根据预先设定的谱线进行振动。
6、夹具（可选）：根据客户被测物或要求设计，用于安装固定被测物。
7、高低温加速度传感器含10m信号线（内置）

满足标准（Full-Compliance CNAS认证型）：
GB/T13309-91 《机械振动台技术条件》
GB2423 《低温试验》
JJG189-97 《机械式振动试验台检定规程》
ISO 2247 《包装.满装的运输包装和单元货物.固定低频率振动试验》
ISO 13355 《包装-全部，填充运输包装和单位承载-垂直任意振动试验》
IEC 60068 《基本环境试验规程》
ASTM D999 《船运集装箱振动测试的试验方法》
ASTM D4728 《运输集装箱随机震动试验方法》
ASTM D3580 《产品振动试验(垂直线性运动)的标准》
GB/T 4857《包装运输包装件基本试验》
GB/T 2423 《电工电子产品环境试验》
GB/T 7000.1（IEC 60598-1:2020）《灯具第 1 部分:一般要求与试验》

规格参数：

LISUN型号	LVD-AT01	LVD-AT10	LVD-AT30	LVD-AT60
被测物最大载重（kg）	100	300	500	800
额定推力（kN）（正弦）	1	10	30	60
额定推力（kN）（随机）	1	10	30	60
额定推力（kN）（冲击）	2	20	60	120
额定正弦加速度（m/s²）	650	980	980	1127
额定随机加速度（m/s²）	650	784	980	784
垂直台体重量（kg）	175	900	1750	3500
振动台面尺寸（mm）LWH	400365470	930720760	11807801090	140010101400
频率范围（Hz）	5~6000	5~4000	5~3000	5~2700
额定位移p-p（mm）	25	51	51	76
额定速度（m/s）	1.6	2	2	2
运动部件质量（kg）	1.5	10	25	53
动圈直径（mm）	Φ120	Φ240	Φ340	Φ445
漏磁（mT）	≤1	≤1	≤1	≤1
动圈固定螺钉	Φ90-6*M8	Φ100-8M10 Φ200-8M10	Φ150-8M10 Φ300-8M10	Φ200-8M12 Φ400-8M12
系统电源要求（kVA）	3	21	46	96
功率放大器规格参数
额定输出功率（kVA）	1	10	30	60
系统保护功能	具有多种性能保护
信噪比（dB）	≥65	≥65	≥65	≥65
重量（kg）	30	550	590	640
外形尺寸（mm）LWH	440580125	5508501770	5508501770	5508501990
冷却风机规格参数
风机功率（kW）	0.75	4	7.5	22
风机流量（m³/s）	0.18	0.5	0.8	1.3
外形尺寸（mm）LWH	3805001010	8005301270	9306401440	12009001900
风机转速（r/min）	2900	2900	2900	2900
重量（kg）	40	120	180	460
风压（Pa）	1500	5000	2600	12000
高低温湿热交变试验箱（选配功能：参考下图）
试验箱LISUN型号	GDJS-LVD-490*	GDJS-LVD-1500*	GDJS-LVD-2200*	GDJS-LVD-3800*
工作箱尺寸（mm）	800765800	133011201000	158011801200	180014101500
温度范围	A: -20℃~150℃ C: -60℃~150℃
波动/均匀度	±0.5℃/±2℃
温升速度	1.0℃~3.0℃/min
降温速度	0.7℃~1.0℃/min
湿度范围	20%~98%RH
湿度偏差	-2%~-3%
