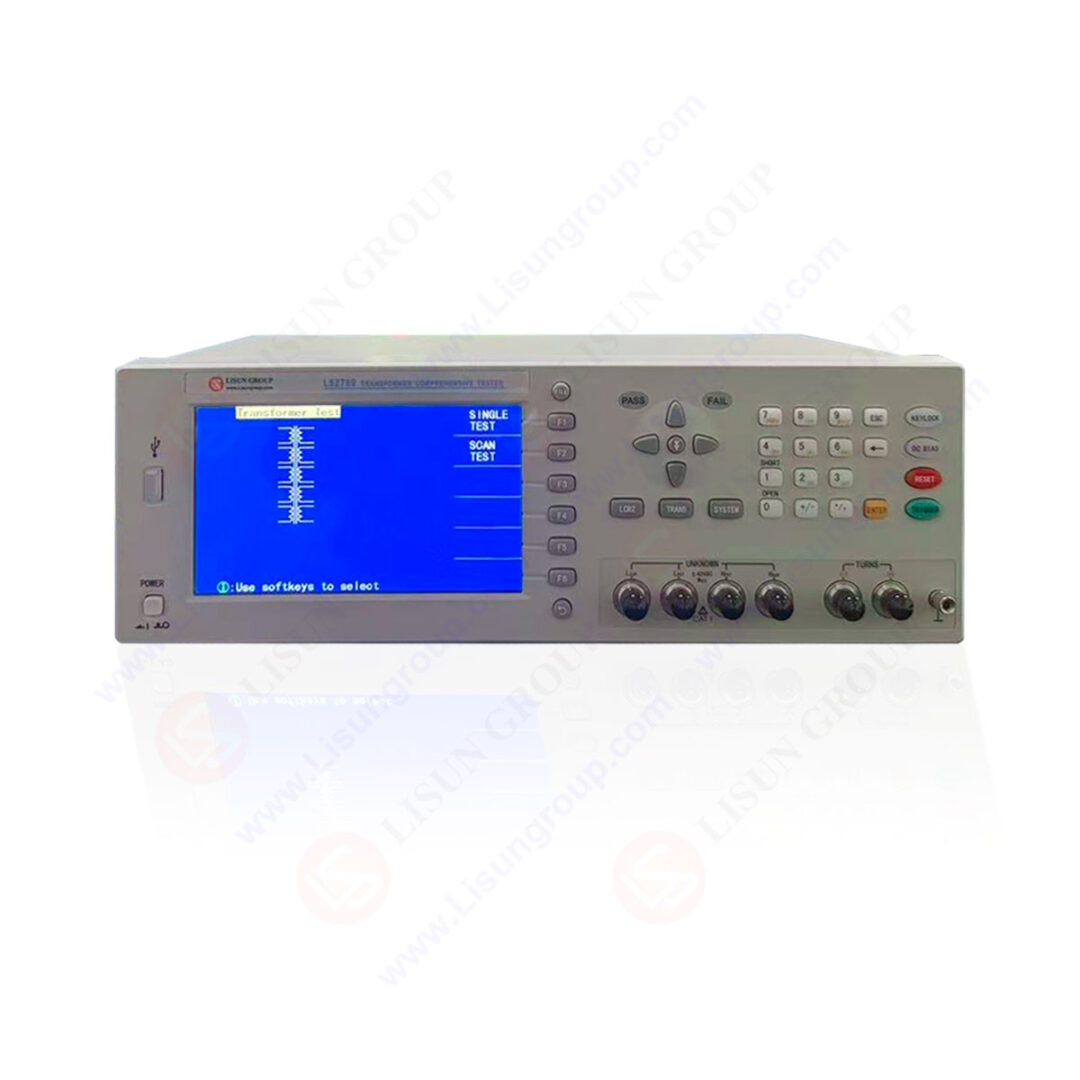

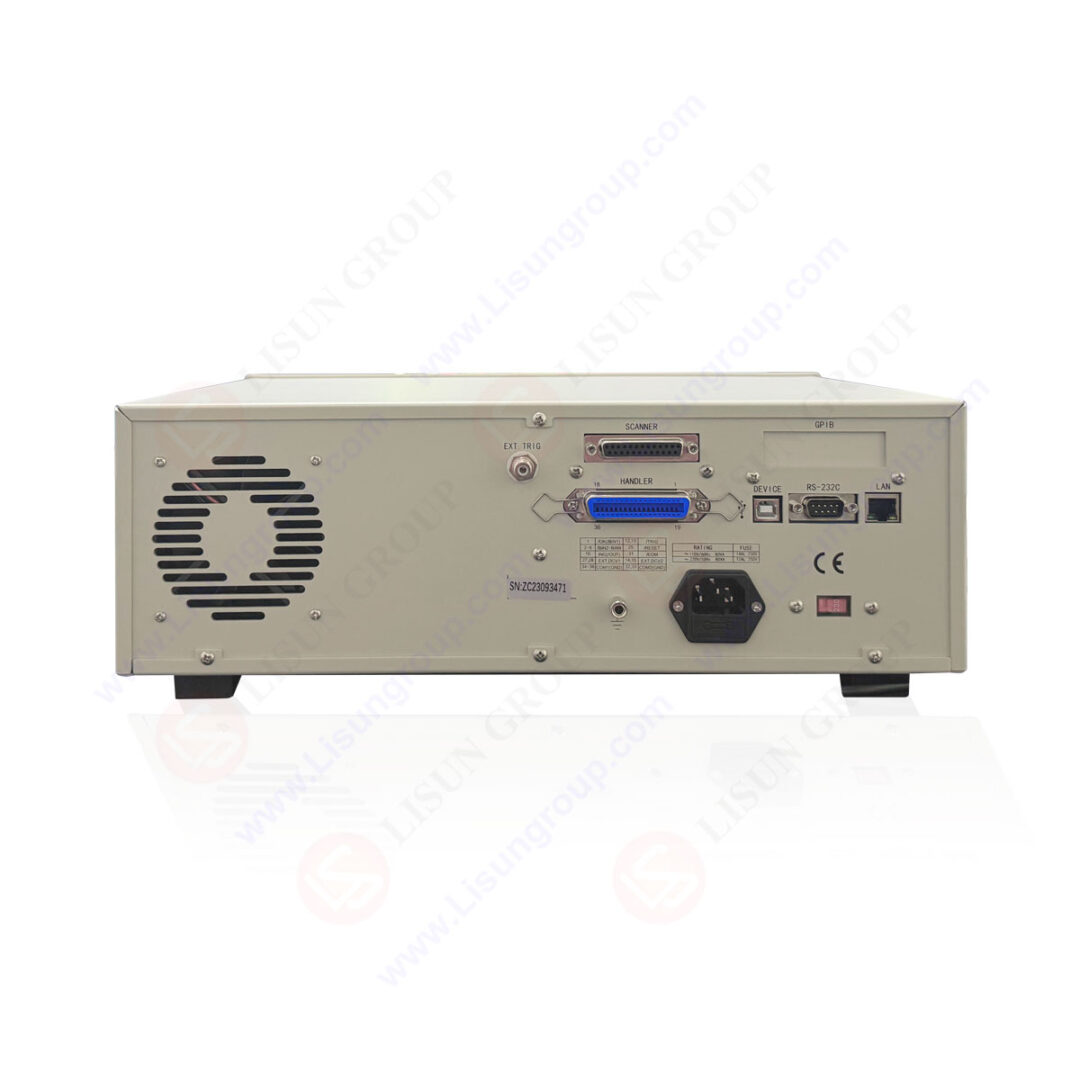

变压器综合测试仪

产品型号: LS2789

获取报价

您的电子邮件地址不会被公开。 必需的地方已做标记 *

=
  • 描述
  • LS2789系列变压器综合测试仪是新一代变压器综合测试仪。该系列测试仪是在变压器测试行业具有十多年研发、销售及服务经验的项目团队新的智慧结晶。在满足高稳定性的要求上,达到极致的测量速度,将再一次推动整个变压器测试行业的进步。
    该系列仪器使用800×480分辨率的7寸真彩液晶屏,实现所有参数整屏显示。多种操作界面可供选择,以适应不同用户的喜好。 变压器扫描盒20Pin到192Pin可选,以满足各种不同变压器测试的需求。

    以下为产品型号及区别,请按需采购:
    •  LS2789:20Hz~200kHz,分辨率1mHz
    •  LS2789A:20Hz~300kHz,分辨率1mHz
    •  LS2789B:20Hz~500kHz,分辨率1mHz

    主要性能特点:
    •  0.05%基本测量精度
    •  键盘锁定功能,掉电数据保护功能
    •  开路、短路、负载和偏差扣除校正功能
    •  PASS/FAIL LED显示,音量组合控制
    •  仪器支持双操作系统(可供选择)及简体中文、英文操作语言,多种显示风格。
    •  支持U盘升级,向用户提供最新操作体验。
    •  可选配LS27Y09:±100mA内置偏置电流源。
    •  可选配LS27Y10:内置0~1A恒流源。
    •  最多可编程96引脚变压器
    •  分成4个通道,每通道24P
    •  支持跨通道测试
    •  可定制25P×4,最大到100P的产品
    •  四端测试方式,优化的矩阵结构
    •  弹片接触性能好、寿命长
    •  分布电容低,测试效果好

    功能与参数

    显示范围

    测试参数(LCR)



    C、L、X、B、R、G、D、Q、ESR、Rp、DCR、θ、|Z|、|Y|、TURN、P



    |Z|,R,X,DCR



    0.01 mΩ~99.9999MΩ



    测试参数(变压器)





    匝比,圈数,电感,电容,漏感,相位,品质因数,交 流电阻,直流电阻,平衡,引脚短路



    |Y|,G,B



    0.00001μS~99.9999S



    测试信号电平



    0.005~2Vrms(可定制:0.005~5Vrms)



    C



    0.00001pF~9.99999F



    信号源输出阻抗



    10Ω/CC、25Ω、50Ω、100Ω、10/100Ω



    L



    0.00001μH~99999.9H



    测试速度



    快速:75次/秒、中速20次/秒、慢速6次/秒(1kHz以上频 率),超快:150次/秒

    D

    0.00001~9.99999

    触发方式



    内部、手动、自动、外部、总线



    Q



    0.01~99999.9



    内部直流偏置电压



    -10VDC ~ +10VDC



    Turns-Ratio



    1:0.01~100:1



    等效电路



    串联、并联



    θ(RAD)



    -3.14159~3.14159



    量程方式



    自动、手动



    θ(DEG)



    -179.999 o~179.999 o



    比较器





    十档分选,BIN0~BIN9、NG、AUX

    Δ%

    -999.999%~999.999%

    PASS/FAILLED显示





    主机体积与重量



    400mmx132mmx300mm,重量8.5Kg
